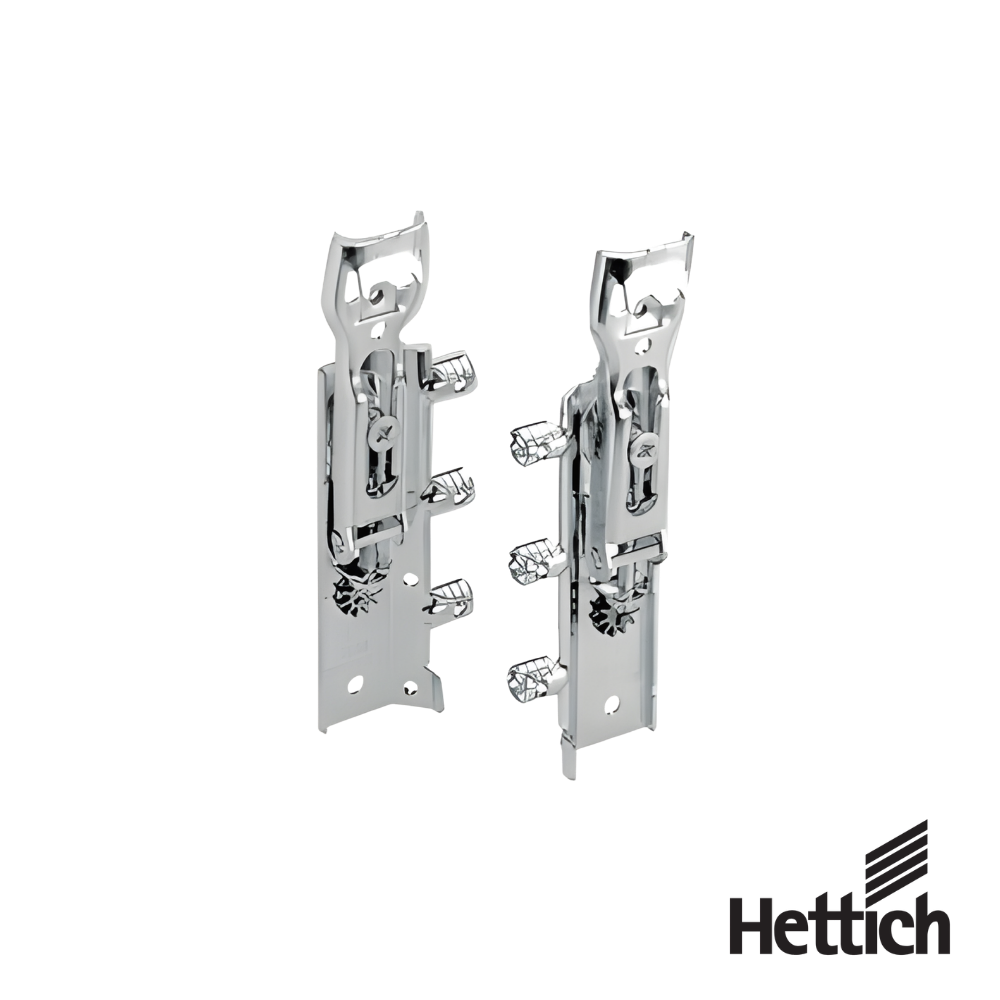

- Para la aplicación detrás de la trasera
- Para la suspensión de listones y ganchos
- Capacidad de carga 45 kg / unidad conforme a EN 15939 en el bastidor de prueba A (un par SAH por módulo; los elementos adosados, p. ej., las estanterías de cierre, no se permiten sin suspensión específica)
- Fijación con 3 espigas laterales en el costado y unión atornillada en la tuerca trasera
- Aplicable a partir de resalte de trasera de 16 mm
- Ajuste de altura rápido y cómodo mediante resistente tornillo de regulación y engranaje: ± 8 mm
- Ajuste de profundidad: máx. ± 25 mm
- Desplazamiento lateral: ± 3 mm con suspensión de gancho, ± 7,5 mm con suspensión de listones
- Los tornillos de regulación están asegurados contra un desenroscado no intencionado
- Altura de elevación para descolgar: 7,5 mm
- Suspensión de gancho: la forma cerrada del gancho impide que el armario pueda deslizarse
- Aplicable con carril para colgar tipo B o H
- Acero cincado; completamente reciclable
- El atornillamiento en el costado del módulo es IMPRESCINDIBLE.
- Función opcional “seguro antidescuelgue” mediante un tornillo especial
Indicaciones:
- Los embellecedores SAH 215 deben pedirse por separado
Indicaciones para la capacidad de carga de colgadores de armario y accesorios
En cuanto a la capacidad de carga de colgadores de armario y accesorios se tendrán en cuenta las siguientes normas:
- No podemos influir ni en la construcción del mueble ni en la calidad de los materiales o de la fabricación.
- Del mismo modo tampoco podemos influir en la naturaleza de los materiales de la pared.
- Los ganchos para colgar que ofrecemos junto con los tacos son para su uso en ladrillos macizos, ladrillos macizos calcáreos, hormigón o ladrillos recocidos. En el material macizo debe practicarse un taladro de 8 mm de diámetro, en el que se insertará el taco de plástico hasta que quede enrasado. La profundidad mínima para atornillar el gancho equivale a la longitud del gancho menos 10 mm.
- Para la fijación en paredes de materiales diferentes deben utilizarse en cada caso elementos especiales de fijación usuales en el mercado.
- Los tacos y tornillos deben estar adaptados entre sí. Los tornillos de taco no deben sustituirse por tirafondos normales para tablero aglomerado.
- Para fijar carriles para colgar:
– con 2 tornillos especiales ø 5,5 x 50 mm en la zona de cada colgador de armario
– a partir de un ancho de módulo de 900 mm se deberá aplicar un tornillo especial adicional ø 5,5 x 50 en el centro detrás de cada módulo (tipo A, tipo B y tipo H).
- No se admiten los adosados, como las estanterías terminales, sin un colgador de armario por separado.
- El fabricante de muebles / distribuidor debe asegurarse de que los muebles comercializados cumplen los requisitos de la norma EN 14749.
